باب الأسطوانة CAP-II

نظرة عامة على المعدات:

هذه الآلة عبارة عن معدات خبز ذات درجة حرارة عالية ، ويمكن أن تصل درجة حرارة العمل إلى 350 درجة مئوية. عند العمل ، تدخل المادة أولاً في القادوس السفلي رقم 1 ، ثم تمر عبر وحدة التغذية الاهتزازية رقم 2 إلى أسطوانة النقل اللولبية رقم 5. يتم تسخين الجزء الداخلي من أسطوانة النقل اللولبية بالرقم 7. توفر المروحة مصدر الحرارة ، ويتم توزيع الحرارة بشكل مستمر بواسطة المروحة الدورية رقم 8 لجعل الجزء الداخلي من أسطوانة النقل اللولبية يصل إلى 200-350 درجة مئوية. يتم استخدام البرغي لدفع المواد إلى الدوران والنقل ، بحيث يتم خبز المواد بالتساوي. هذا التصميم يجعل تأثير الخبز ممتازًا.

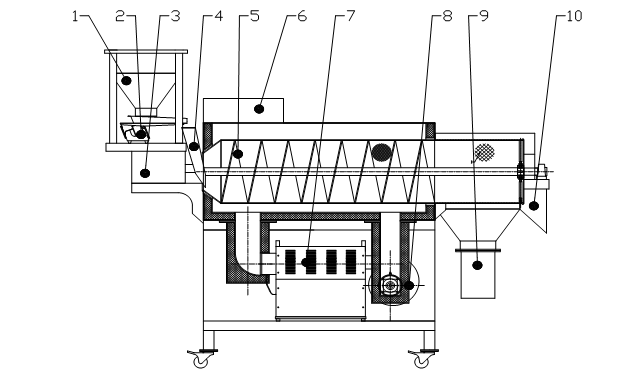

رسم تخطيطي للمعدات

1. قادوس التغذية 2. مغذي تهتز 3. محرك محرك 4. منفذ تغذية

5. ناقل لولبي 6. خزانة تحكم 7. منفاخ هواء ساخن 8. منفاخ دوران

9. قادوس النفايات 10. ميناء التغذية

  المعلمات التقنية الرئيسية:

الطاقة الإنتاجية: 80-120㎏ / ساعة

إجمالي الطاقة: 31.128 كيلو وات

قوة المحرك الرئيسي: 0.37 كيلو واط

تهتز طاقة المغذي: 8 واط

تعميم قوة محرك مروحة: 0.75KW

قوة تسخين منفاخ الهواء الساخن: 30KW

الحد الأقصى لحجم الهواء لمنفاخ الهواء الساخن: 20m3 / min

أقصى درجة حرارة للهواء للمروحة: 400

عدد منفاخ الهواء الساخن: 1

الأبعاد: 2500 × 1200 × 2000 مم

  التركيب والتشغيل:

ضع الجهاز في مكان جاف وجيد التهوية. اختر أرضية صلبة ومسطحة وضعها بثبات لمنع القوة غير المستوية على كل جزء من أجزاء الجسم والتأثير على التشغيل العادي للجهاز.

يجب أن يكون مزود الطاقة مزودًا بمفتاح سكين ، ويجب أن يكون للجهاز حماية تأريض موثوقة.

قم بتشغيل الطاقة وتحقق من عدم وجود خلل في الجهاز قبل أن يتم استخدامه.

  تعليمات

قبل بدء تشغيل الجهاز ، تحقق مما إذا كانت الأجزاء المتصلة متصلة بشكل موثوق ، وما إذا كان هناك اتصال افتراضي في الأسلاك الكهربائية ، وتحقق مما إذا كان قفص التحريك نظيفًا.

تحقق مما إذا كانت هناك أجسام غريبة في القادوس ، وافتح وحدة التغذية الاهتزازية للتحقق من السعة ، ويمكن ضبط السعة بواسطة مقبض صندوق التحكم!

قم بتشغيل محرك القيادة الرئيسي وتحقق مما إذا كان المحرك يدور للأمام. ملاحظة: الأسطوانة اللولبية في اتجاه عكس عقارب الساعة! اضبط السرعة على النطاق المناسب. يتم تسريع كمية التغذية حسب زيادة درجة الحرارة. بشكل عام ، سرعة محرك رقائق الذرة هي 800-1000 دورة في الدقيقة عندما تكون غرفة التسخين 240 درجة مئوية ، والسرعة 1000-1300 دورة في الدقيقة عندما تكون غرفة التسخين 270 درجة مئوية! يتم ضبط السرعة المحددة وفقًا لمتطلبات المنتج!

اضبط درجة الحرارة أولاً. بشكل عام ، يتم ضبط رقائق الذرة بين 240 درجة مئوية و 280 درجة مئوية. عند تشغيل التدفئة ، قم أولاً بتشغيل مفتاح مروحة الدوران ، وإلا فسيتم حرق سلك التسخين بسبب عدم دخول الهواء إلى المروحة الساخنة!

قبل أن تدخل المادة في تجويف النقل اللولبي ، تحقق من أن محتوى الرطوبة للمادة ليس رطبًا جدًا. عادة ، يجب التحكم في محتوى الرطوبة في المادة إلى أقل من 8٪ ، وإلا فإنها ستلتصق بجدار المسمار وتشكل خبثًا بسبب كثرة البخار!

بعد اكتمال الإنتاج ، قم أولاً بإيقاف تشغيل التدفئة ، ولكن لا يجب إيقاف تشغيل المروحة الدائرية ، يجب تشغيلها لأكثر من نصف ساعة ، ثم إيقاف تشغيلها عندما تنخفض درجة الحرارة إلى 120 درجة مئوية!
