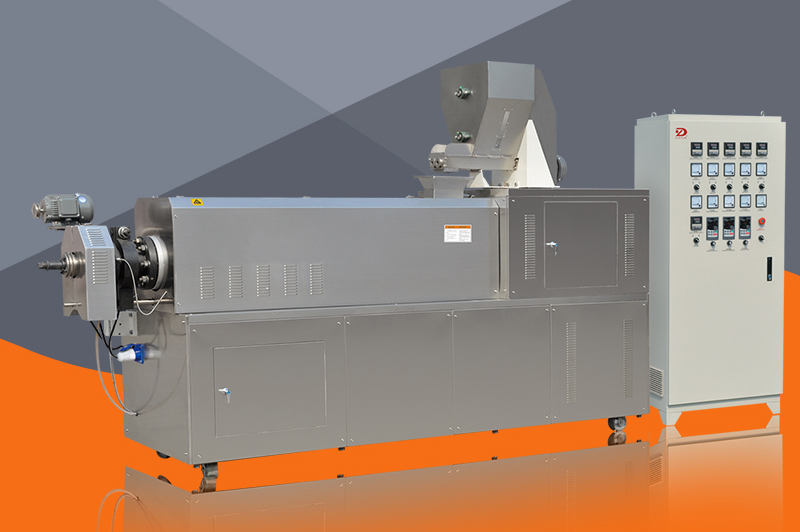

DLG90 نوع الطارد

مقدمة عن المعدات

يستخدم الطارد من نوع DLG90 بشكل أساسي لمعالجة جميع أنواع الطعام المنتفخ مرتين والطعام المنتفخ ثلاثي الأبعاد. المواد الخام المستخدمة هي مختلف النشا والدقيق ومسحوق البطاطس الكامل. خصائصه هي: المنتج جميل في المظهر ، دقيق في الذوق وعالي الجودة ؛ المعدات لديها تصميم هيكل معقول ، وارتفاع الإنتاج ، وانخفاض استهلاك الطاقة ، ودرجة عالية من الأتمتة ، وسهولة التشغيل والصيانة المريحة.

المعلمات التقنية الرئيسية:

قدرة العمل: 60 ~ 80kg / ساعة

قطر المسمار: 90mm

محرك الأقراص الرئيسي: 22kw

تغذية المحرك: 0.6kw

المحرك الدوار: 0.308kw

مجموع قوة التدفئة: 12kw

الأبعاد: 3200×880×1900mm

خط الإنتاج القابل للتطبيق:

خط إنتاج تجفيف البثق

خط إنتاج القلي المنتفخ

خط إنتاج الأغذية الثانوية المنتفخة

2D / 3D ثلاثي الأبعاد خط إنتاج الأغذية المنتفخة

الهيكل الرئيسي ومبدأ العمل:



تتكون هذه الآلة بشكل أساسي من الإطار ، ونظام القيادة ، ونظام التغذية الأوتوماتيكية ، ونظام البثق ، ونظام الدفع ، ونظام التدفئة ، ونظام التبريد ، ونظام التشكيل ، ونظام القطع الدوار ، وجهاز تفريغ العمود ونظام التحكم الكهربائي.

1. الرف:

يتم لحام الإطار بواسطة 10 # قناة الصلب ولوحة الصلب ، والجزء السفلي لديه بكرات وأقدام لسهولة النقل والتركيب.

2. نظام القيادة:

يتكون نظام القيادة من محرك ومخفض من سلسلة Y ، والذي يتم تشغيله بواسطة سلسلة. يتم توصيل المحرك والمخفض بواسطة اقتران ضرس ، والذي يتميز بكفاءة نقل عالية ، وضوضاء منخفضة ، وتأثير تبديد حرارة جيد وعمر خدمة طويل.

3. نظام التغذية التلقائية:

يعتمد نظام التغذية التلقائي على التغذية اللولبية والسرعة المتغيرة غير العضوية للتحكم في كمية التغذية. هناك آلية تحريك في القادوس للتأكد من أن المادة لا تقوس وتكتل. يتحكم نظام التغذية التلقائي بشكل أساسي في ضغط المضيف ويضمن إنتاجية المضيف.

4. نظام البثق:

يتكون نظام البثق بشكل أساسي من برغي وبرميل لولبي. المسمار لديه نسبة ضغط معينة. يتم ضغط المادة تدريجيا أثناء الحركة. يحتوي الجدار الداخلي للبرميل اللولبي على أخدود طولي ، مما يزيد من الاحتكاك بالمادة ويجعل من السهل تقدم المادة.

5. نظام الدفع:

يتكون نظام الدفع بشكل أساسي من صندوق الدفع ومحمل الدفع وجلبة الدفع. ينقل عزم الدوران من نظام القيادة إلى المسمار ، ويتحمل الدفع الناتج عن المسمار. يرتبط نظام الدفع بأداء وعمر المحرك الرئيسي بأكمله. تعتمد الماكينة نظام دفع يتكون من محامل دفع خاصة ، والتي تتمتع بقدرة تحمل كبيرة. نقل سلس ، بدون ضوضاء ، صيانة سهلة وعمر خدمة طويل.

6. نظام التدفئة:

تعتمد الآلة حلقة تسخين بالأشعة تحت الحمراء لتسخين البرميل مباشرة ، ويتم التحكم في درجة حرارة التسخين تلقائيا بواسطة التغذية المرتدة الحرارية المزدوجة. تنقسم الآلة إلى ست مناطق للتدفئة ، ويمكن ضبط درجة حرارة كل منطقة بشكل تعسفي لتلبية العمليات التكنولوجية المختلفة للمواد في مناطق مختلفة.

7. نظام التبريد:

من أجل تلبية المتطلبات التقنية للمواد مع متطلبات درجة حرارة أكثر صرامة وتحقيق الغرض من التحكم في درجة الحرارة بشكل أكثر دقة ، تم تجهيز هذه الآلة بنظام تبريد أوتوماتيكي. يتكون نظام التبريد التلقائي بشكل أساسي من برج التبريد ومضخة المياه وخط الأنابيب وصمام الملف اللولبي وكيس المياه. يستخدم نظام التبريد الماء أو الزيت كوسيلة للتبريد. تم تجهيز الماكينة بتبريد من خمس مناطق ، ويتم التحكم في وسط التبريد تلقائيا بواسطة صمام الملف اللولبي للدخول والخروج. عند فتح صمام الملف اللولبي ، تضخ مضخة المياه الوسط من برج التبريد إلى كيس الماء ، وترسل وسط درجة الحرارة العالية في كيس المياه إلى برج التبريد. عندما تصل درجة الحرارة إلى القيمة المحددة ، يغلق صمام الملف اللولبي.

8. نظام التشكيل:

يتكون نظام التشكيل من جسم قالب ، قالب ، كم معزز ، وحلقة احتفاظ. الهيكل مدمج ومناسب للتحميل والتفريغ ، ويوفر الوقت ، ويوفر العمالة ، ويوفر المواد.

9. نظام القطع الدوار:

يعتمد نظام القطع الدوار سكين قطع دوار عائم من نوع الربيع ، ويمكن ضبط سرعة قطع السكين حسب الرغبة. يوجد مجرى هواء في وسط عمود السكين ، والذي يمكنه تبريد درجة حرارة السكين بواسطة هواء عالي الضغط ومنع المادة من الالتصاق.

10. رمح تفريغ الجهاز:

يتكون جهاز تفريغ العمود من برغي مقبس ، جوز ، مجتذب رمح وسيارة دعم رمح. عند تثبيت العمود ، يتم إكماله بواسطة سيارة دعم المحور ومجتذب المحور ؛ عندما يتم تفريغ العمود ، يتم إكماله بواسطة برغي المقبس والجوز وسيارة دعم المحور. إنه مريح وموفر للعمالة لتثبيت المسمار وإزالته باستخدام هذا الجهاز.

11. نظام التحكم:

يتم التحكم في نظام التحكم بواسطة خزانة تحكم كهربائية مستقلة. وهي مجهزة بآلية بدء تشغيل مضيف ، وآلية تحكم أوتوماتيكية في درجة الحرارة ، وآلية للتحكم في التغذية وآلية تحكم في القطع الدوار ، مع درجة عالية من الأتمتة والتشغيل البسيط.
